從技術(shù)層面分析，硅橡膠材質(zhì)對原材料的特殊要求性還是有一定的客觀因素，而硅膠制品廠家除了在生產(chǎn)工藝制程當(dāng)中產(chǎn)生的一些問題以外，在原材料上面還是具備一定的質(zhì)量因素，比如產(chǎn)品的顏色，軟硬度以及拉伸回彈條件等，都會因?yàn)椴馁|(zhì)的原因而受影響，那么對于材質(zhì)的影響，您對它了解過嗎！

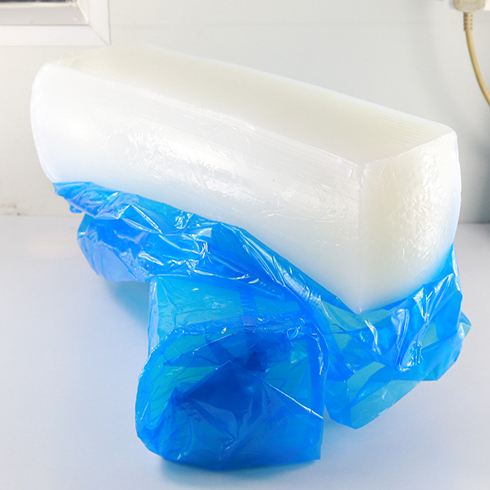

　　影響產(chǎn)品質(zhì)量的因素甲基乙烯基硅橡膠的外觀是無色透明、無機(jī)械雜質(zhì)，經(jīng)常出現(xiàn)的問題是外觀變黃，產(chǎn)生的原因之一是單體中含鐵質(zhì)或呈酸性；而另一原因是由于低分子化合物的反復(fù)使用，使其中的三甲胺產(chǎn)生累積，并經(jīng)加熱氧化而使產(chǎn)品變黃。

　　摩爾質(zhì)量的大小對硅橡膠的物理機(jī)械性能和加工性有較明顯的影響，一殷可以通過配方來調(diào)節(jié)達(dá)到目標(biāo)值的±1萬，而分子量的分布一般要求適中。

　　由于聚合度小于 400 的低聚物很少含乙烯基，所以不易產(chǎn)生交聯(lián)點(diǎn)，殘存于膠料中會使膠料發(fā)黏、硫化膠強(qiáng)度降低，所以應(yīng)該盡量減少低聚物的含量。生膠若在 120C 達(dá)到聚合平衡，其可揮發(fā)份可達(dá) 13%~14%。生膠中揮發(fā)份的高低取決于以下因素： 脫低分子器的結(jié)構(gòu)（包括花板孔徑的大?。?、脫低分子器的真空度、花板上生膠的溫度生膠的摩爾質(zhì)量等。一般采用真空度來調(diào)節(jié)生膠的揮發(fā)份。揮發(fā)份太大，硅橡膠制品收縮率大，而且逸出的氣體還可能會損害周圍的電子元件；而揮發(fā)份太小，混煉膠加工時，則不易吃粉，生產(chǎn)效率低，而且膠料流動性差。

　　生膠中的三官能鏈節(jié)會使線型分子形成支鏈。在生產(chǎn)過程中，如生膠中存在較多的三官能鏈節(jié)，花板會出現(xiàn)部分堵塞，膠料呈片狀而不是呈細(xì)絲下落，花板壓力升高，出膠速度變慢，從出膠機(jī)出口流出的膠料不光滑，有亮點(diǎn)。在相同配方下生產(chǎn)的膠料分子量偏低。這種生膠在加工混煉膠時，填料分散差，膠料強(qiáng)度偏低生膠中三官能鏈節(jié)的來源是單體和封頭劑。所以為避免三官能鏈節(jié)，必須嚴(yán)格控制所有原料的質(zhì)量。

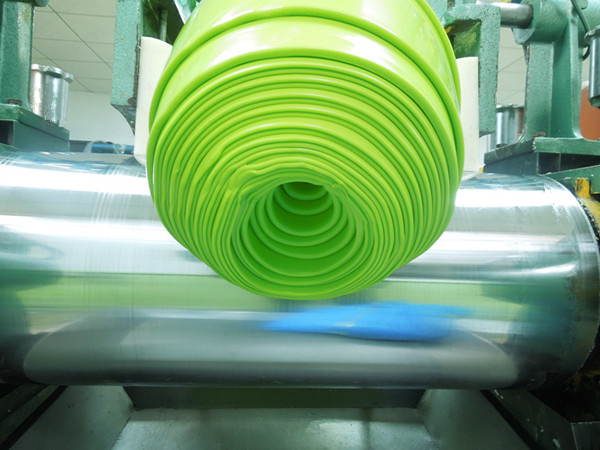

　　理想的生膠分子是以三甲基硅或二甲基乙烯基硅封端的。但原料中的水分、堿膠、封頭劑中的端基鏈節(jié)卻會使生膠分子帶上端基。帶有較多端基的生膠在制造混煉膠時，會與白炭黑上的基發(fā)生反應(yīng)，而使膠料加重結(jié)構(gòu)化。帶有大量端基的生膠加工性會變差，膠料表面發(fā)黏，在開煉機(jī)上粘輥，同時，還會使硫化膠粘模，降低生產(chǎn)效率和成品完好率。

　　另外，大量基的存在還會降低硫化膠的耐熱性，其分解溫度比完全甲基封端的膠要降低 30~40C。因此，必須盡量避免端輕基的存在。國產(chǎn)生膠端基的主要來源是原料中的水分。

　　采用中溫 《80C） 和高溫（100C）脫水，同時，脫水時必須要有一定的流量，蒸出一部分原料，完全可以達(dá)到降低端基的要求；另一方面，采用壓縮冷凍法制成的氮?dú)?，含水量很低，不會給系統(tǒng)帶進(jìn)水分。但鋼瓶氮?dú)馔兴?，要注意進(jìn)行干燥。
