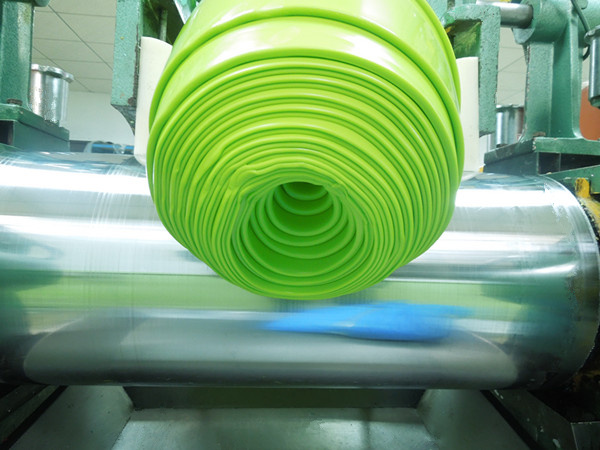

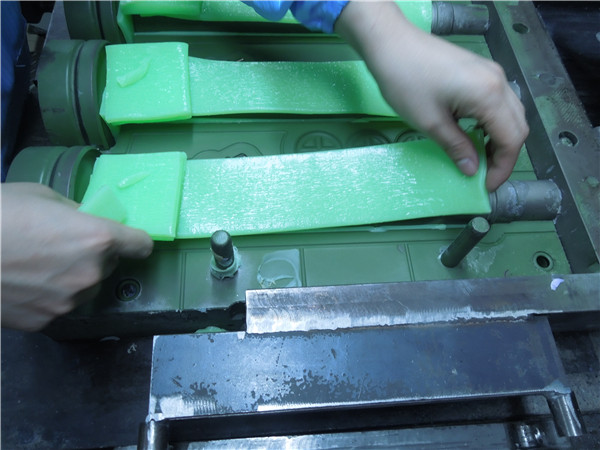

都說硅膠制品的使用效果與拉伸韌性都比較好，但是如沒有一定的配合機理與促進劑那么產(chǎn)品的使用效果也未必能達到你所想象的這么好，所以很多的硅膠日用品，硅膠密封件都都需要一定的輔助用劑才能達到效果，硅膠產(chǎn)品的配合劑主要包括補強劑、硫化劑和某些特殊的助劑,一般只需有5～6個組分即可組成實用配方。配方設計應以下幾點:

1、硅橡膠為飽和度高的生膠，通常不能用硫黃硫化，采用有機過氧化物作硫化劑,因此膠料中不得含有能與過氧化物分解產(chǎn)物發(fā)生作用的活性物質(zhì)(如槽法炭黑、某些有機促進劑和防老劑等),否則會影響硫化。

2、硅橡膠制品一般在高溫下使用，其配合劑應在高溫下保持穩(wěn)定，通常選用無機氧化物作為補強劑。

3、硅橡膠在微量酸或堿等化學試劑的作用下易引起硅氧烷鍵的裂解和重排,導致硅橡膠耐熱性的降低。因此在選用配合劑時必須考慮其酸堿性及過氧化物分解產(chǎn)物的酸性，以免影響硫化膠的性能。

生膠的選擇

對于使用溫度要求一般(-70～250℃)的硅橡膠制品，都可采用乙烯基硅橡膠;當對制品的使用溫度要求較高(-90～300℃)時,可采用低苯基硅橡膠;當產(chǎn)品要求耐高低溫又需耐燃油或溶劑時，則應當采用氟硅膠制品。

硫化劑和硫化機理

1、硫化劑

用于熱硫化硅橡膠的硫化劑主要包括有機過氧化物、脂肪族偶氮化合物、無機化合物和高能射線等，其中最常用的是有機過氧化物。這是因為有機過氧化物一般在室溫下比較穩(wěn)定，但在較高的硫化溫度下能迅速分解產(chǎn)生自由基，從而使硅橡膠產(chǎn)生交聯(lián)。

這些過氧化物按其活性高低可以分為兩類:一類是通用型，活性較高，對各種硅橡膠均能起硫化作用;另一類是乙烯基專用型，因其活性較低，僅能夠?qū)蚁┗墓柘鹉z起硫化作用。

2、硫化機理

硅橡膠以過氧化物硫化時，過氧化物對硅橡膠的交聯(lián)是在兩個活化的甲基或乙烯基之間通過自由基反應進行的。

硅橡膠除常用上述過氧化物硫化外，還可用高能射線進行輻射硫化。輻射硫化也是按自由基機理進行的，當生膠中的乙烯基摩爾分數(shù)較高(0.01)或與其它橡膠并用時，也可以用硫黃硫化，但性能極差。

3、補強劑及相關的機理

未經(jīng)補強的硅橡膠硫化膠強力很低，只有0.3MPa左右,沒有實際使用價值。加入適當?shù)难a強劑可使硅橡膠硫化膠的強度達到3.9～9.8MPa,這對提高硅橡膠的性能，延長制品的使用壽命是極其重要的。硅橡膠補強填充劑的選擇要考慮到硅橡膠的高溫使用及用過氧化物硫化(特別是用有酸堿性的物質(zhì))對硅橡膠的不利影響。

硅橡膠制品用的補強填充劑按其補強效果的不同可分為補強性填充劑和弱補強性填充劑，前者的粒徑為10～50nm,比表面積為70～400m2?g-1,補強效果較好;后者粒徑為300～1000nm,比表面積在30m2?g-1以下,補強效果較差。

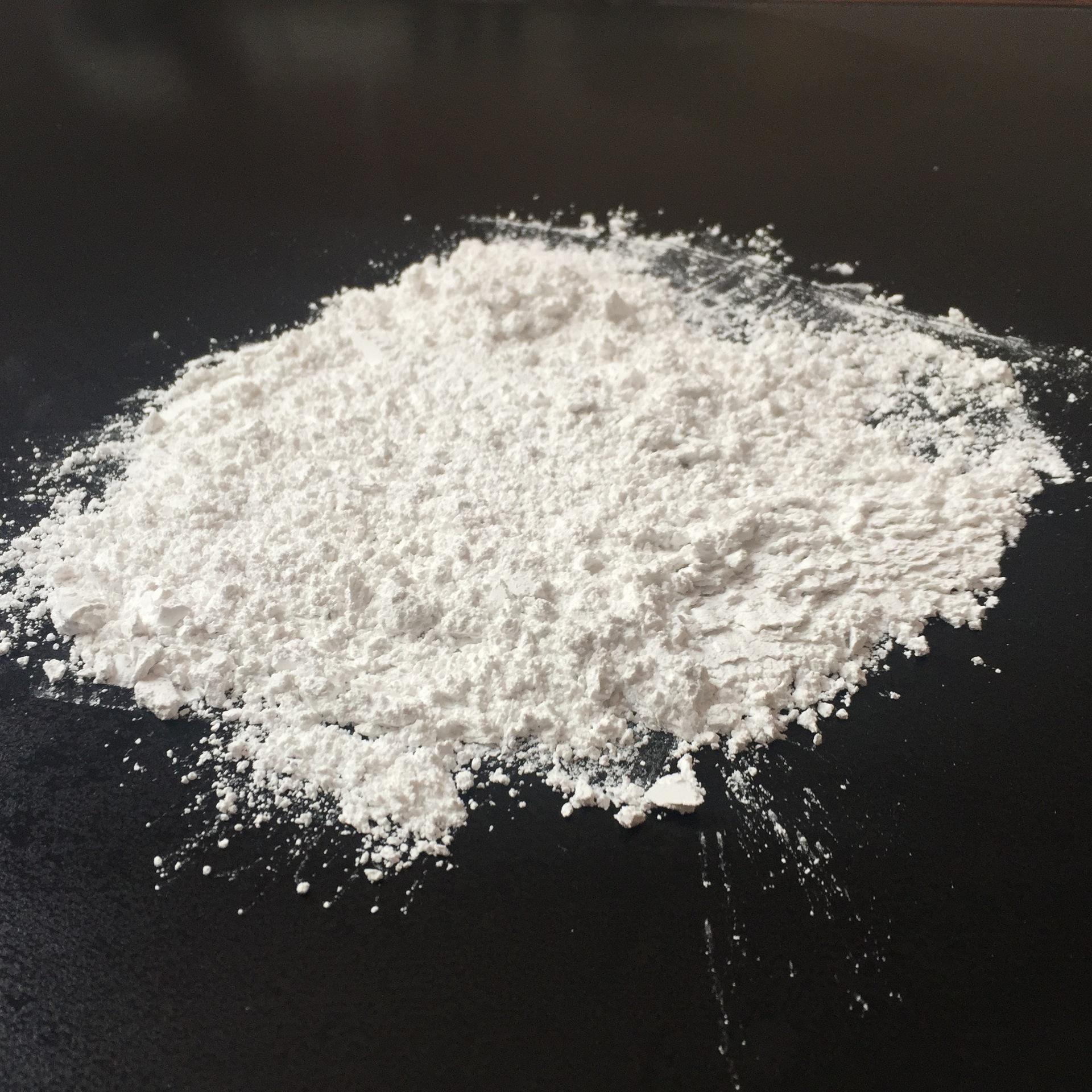

硅橡膠的補強填充劑主要是指合成二氧化硅,又稱白炭黑。白炭黑可分為氣相法白炭黑和沉淀法白炭黑。氣相法白炭黑為硅橡膠最常用的補強劑之一，由它補強的膠料其硫化膠的機械強度高、電性能好，并可與其它補強劑或弱補強劑并用,制備不同使用要求的膠料。

與用氣相法白炭黑補強的硅橡膠膠料相比,用沉淀法白炭黑補強的膠料機械強度稍低，介電性能(特別是受潮后的介電性能)較差,但耐熱老化性能較好，混煉膠的成本低。對硅膠制品的機械強度要求不高時，可單獨使用沉淀法白炭黑或與氣相法白炭黑并用。

4、助劑

(1)結構控制劑

采用氣相法白炭黑補強的硅橡膠膠料貯存過程中會變硬,塑性值下降，逐漸失去加工工藝性能，這種現(xiàn)象稱作“結構化”效應。為防止和減弱這種“結構化”傾向而加入的配合劑稱為“結構控制劑”。結構控制劑通常為含有羥基或硼原子的低分子有機硅化合物，常用的有二苯基硅二醇、甲基苯基二乙氧基硅烷、四甲基亞乙基二氧二甲基硅烷、低分子羥基硅油及硅氮烷等。

(2)耐熱添加劑

加入某些金屬氧化物或其鹽以及某些元素的有機化合物,可大大改善硅橡膠的熱空氣老化性能，其中最常用的為三氧化二鐵，一般用量為3～5份;其它如錳、鋅、鎳和銅等金屬氧化物也有類似的效果。加入少量(少于1份)的噴霧炭黑也能起到提高耐熱性的作用。通常在250～300℃的溫度范圍內(nèi)進行熱空氣老化,才能顯示出這些添加劑的作用。

(3)著色劑

硅橡膠常用著色劑如下:氧化鐵(三氧化二鐵)紅色、鎘黃(二氧化鎘)黃色、鉻綠(三氧化二鉻)綠色、炭黑黑色、鈦白(二氧化鈦)白、群青藍色。
